¿Por quéD10, D50 y D90Parámetros clave utilizados para describir elCaracterísticas de distribución del tamaño de partículade partículas en lloses (como lloses plateados). Aquí hay una explicación específica:
1. Definición D90: se refiere a la distribución del tamaño de partícula donde el 90% de las partículas tienen un diámetro menor o igual a este valor. Por ejemplo, si el D90 de cierta suspensión es de 3.1 μ m, significa que el 90% de las partículas en la lechada tienen un diámetro ≤ 3.1 μ m, y el 10% restante tiene un diámetro mayor.
D10: 10% de las partículas tienen un diámetro ≤ este valor (que refleja el rango mínimo de partículas).
D50: 50% de las partículas tienen un diámetro ≤ este valor (el valor medio que refleja el tamaño general de la partícula).
2. El método de medición se lleva a cabo utilizando un analizador de tamaño de partícula de difracción láser (como el Malvern panalítico Masterstar 3000 Hydro MV mencionado en la literatura), que puede dibujar una curva de distribución de tamaño de partícula y parámetros de extracción como D10, D50, D90 de ella.
3. La importancia de la adaptabilidad de la apertura en la impresión de línea ultra fina: cuando el ancho de la apertura de la plantilla es extremadamente pequeña (como 5-10 μ m), cuanto más grande es el valor D90 en las aguas (como D90 = 3.1 μ m para pegar a), cuanto más fácil es para que las partículas grandes bloqueen la apertura, lo que lleva a la impresión de defectos. Las lloses de tamaño nano con valores D90 más pequeños (como D90 = 1.9 μ m para la pasta B) tienen partículas más pequeñas, una mejor flujo y pueden pasar suavemente a través de tamaños de poro estrechos, reduciendo el riesgo de bloqueo.

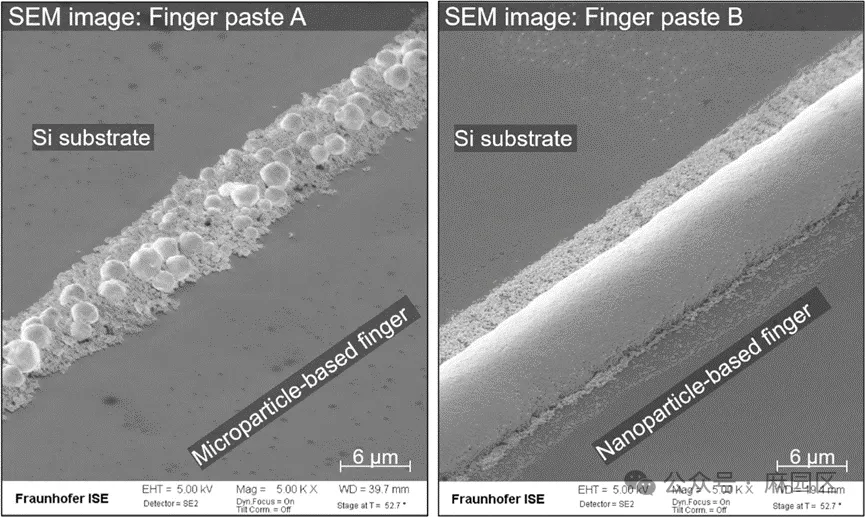

(2) Rendimiento del dedo de contacto: las partículas grandes (alta D90) pueden causar superficies de los dedos de contacto ásperas y resistencia desigual (como se muestra en la izquierda en la figura). Las partículas pequeñas (baja D90) ayudan a formar una capa conductora uniforme y densa, mejorando el rendimiento eléctrico (como se muestra a la derecha en la figura).
Peque A （D90 = 3.1 μm） ： Adecuado para la impresión de pantalla convencional (como el ancho de línea de 20 μm), pero debido a su gran tamaño de partícula, no se puede usar para la impresión de la plantilla de vidrio con una apertura nominal de 5 μ m.
La pasta B （D90 = 1.9 μM） ： Las partículas a nanoescala mejoraron significativamente la uniformidad de la impresión de líneas ultra finas (9.7 ± 0.6 μ m) y aumentaron la relación de aspecto (AROPT = 0.45)
Sat Nano es uno de los mejores proveedores depolvo de plataEn China, podemos ofrecer un tamaño de partícula de 20-100 nm y 10-10um, el polvo de plata se usa parapasta de plata, si tiene alguna consulta, no dude en contactarnos en sales03@satnano.com
