Nanopolvo de Fe₃O₄ de color marrón rojizo frente a negro para aplicaciones de baterías de iones de litio

Negro, fase puraFe₃O₄es el grado preferido para aplicaciones de ánodos de baterías de iones de litio. Un color marrón rojizo indica que la superficie del polvo se ha oxidado parcialmente (hastaFe₂O₃), lo que compromete el rendimiento electroquímico.

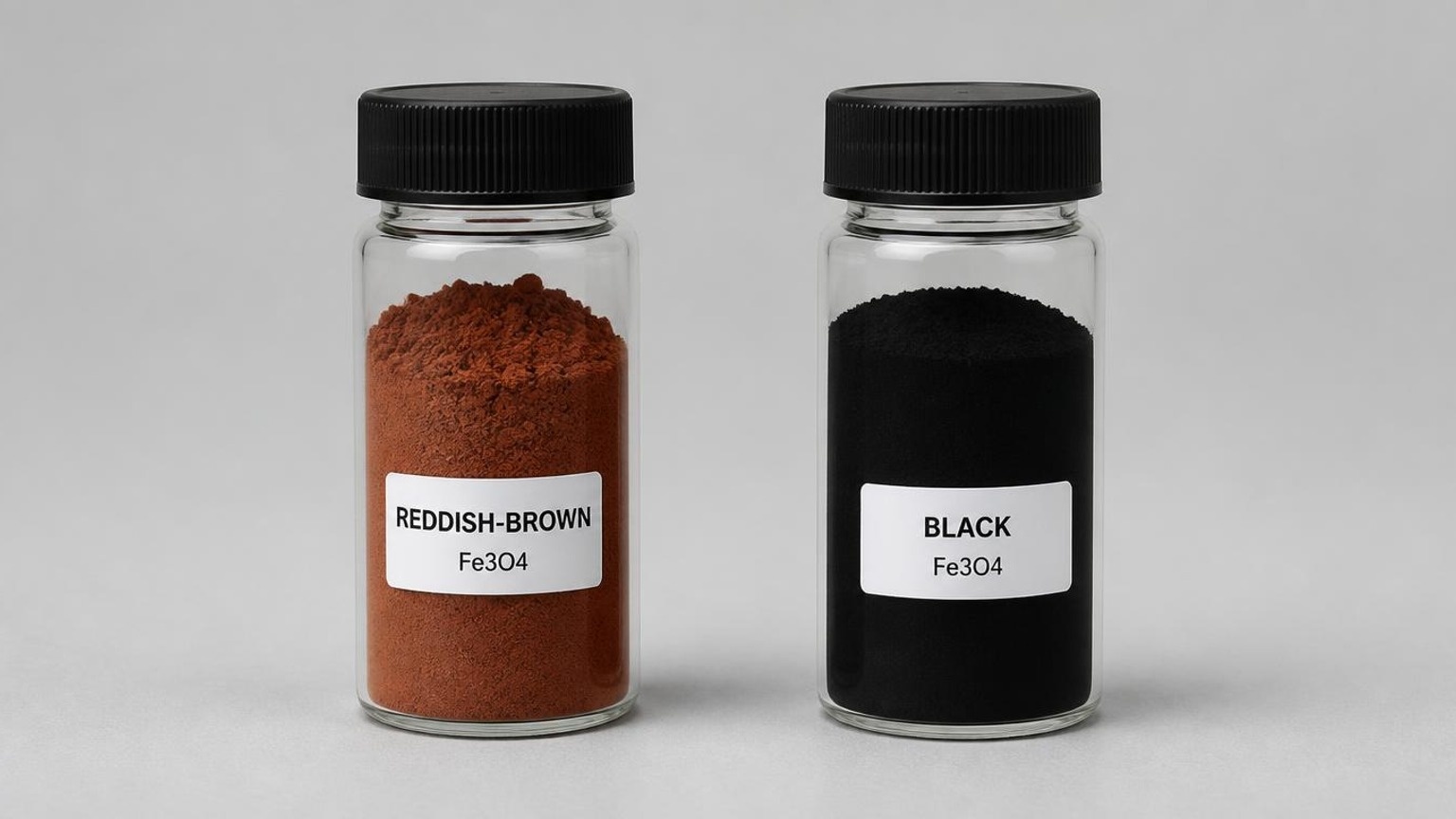

¿Qué significa la diferencia de color?

Negro = Fe₃O₄ de fase pura (magnetita, estructura de espinela inversa, que contiene Fe²⁺ y Fe³⁺) Marrón rojizo = la superficie de Fe₃O₄ se ha oxidado parcialmente a Fe₂O₃ (principalmente γ-Fe₂O₃, de color marrón rojizo). Debido a que los nanopolvos tienen una superficie específica muy grande, la oxidación superficial del Fe²⁺ es un problema común. Cuanto más rojo es el polvo, más grave es la oxidación.

Impacto en el rendimiento de la batería de iones de litio

El Fe₃O₄ es un material anódico de tipo conversión bien estudiado (capacidad teórica de 926 mAh/g, muy superior a los 372 mAh/g del grafito). Las diferencias clave entre los dos grados:

Parámetro	Fe₃O₄ negro, fase pura	Marrón rojizo (superficie oxidada)
Conductividad electrónica	Alto (semimetal; salto de electrones entre Fe²⁺/Fe³⁺, ~10²–10³ S/cm)	Degradado (Fe₂O₃ es un semiconductor, varios órdenes de magnitud menor)
Entrega de capacidad	Estable; Tanto Fe²⁺ como Fe³⁺ participan en la reacción de conversión.	Participa la capa superficial de Fe₂O₃; La capacidad teórica es ligeramente mayor (1007 mAh/g), pero el desvanecimiento práctico es más rápido.
Eficiencia de Coulombic del primer ciclo	Relativamente más alto	Menor (Fe₂O₃ muestra una pérdida de capacidad irreversible mayor)
Estabilidad en bicicleta	Bien	Peor (más reacciones secundarias entre la capa de óxido y el electrolito; SEI menos estable)
Veredicto	Recomendar	El grado de oxidación debe evaluarse primero.

Razón principal: los ánodos de las baterías de iones de litio requieren un buen transporte electrónico. La conductividad superior del Fe₃O₄ sobre el Fe₂O₃ es exactamente la razón por la que se prefiere la magnetita entre los ánodos de tipo conversión; una capa de óxido superficial aumenta la polarización y acelera la pérdida de capacidad. La oxidación leve (unos pocos nanómetros en la superficie) tiene un impacto limitado, pero no se recomienda el uso de polvo muy oxidado para baterías.

Pasos de verificación recomendados

1.XRD: confirme que la fase principal es Fe₃O₄; verifique los picos de difracción de Fe₂O₃ (una muestra de color marrón rojizo probablemente mostrará picos de γ-Fe₂O₃)

2. Valoración del contenido de Fe²⁺ (método del dicromato): el Fe₃O₄ puro tiene una relación teórica Fe²⁺/Fe³⁺ de 1:2; un contenido de Fe²⁺ claramente inferior indica una oxidación significativa.

3. Si la oxidación es significativa: considere un tratamiento reductor (reducción de H₂), un recubrimiento de carbón o el cambio a una fuente de Fe₃O₄ de fase pura.

Resumen

Para clientes de baterías de iones de litio: suministre Fe₃O₄ negro de fase pura. Los lotes de color marrón rojizo deben analizarse para determinar el grado de oxidación antes del envío o, alternativamente, venderse como óxido de hierro (Fe₂O₃) para otras aplicaciones, con el producto claramente etiquetado en consecuencia.
